Klein aber oho – der neue NOX Tiltrotator TR06NOX von KINSHOFER

Waakirchen-Marienstein. - KINSHOFER produziert jetzt einen neuen Tiltrotator für Midi-Bagger mit einem Dienstgewicht von 3 – 6t:

KINSHOFER NOX

Damit erweitert der oberbayerische Hersteller für Baggeranbaugeräte seine umfangreiche Palette von Schwenk-Dreheinrichtungen (TR-Serie) und Schwenkantrieben (RA-Serie) um einen kleineren, mit 120 kg Eigengewicht sehr leichten  NOX Tiltrotator, der vor allem von Bauhöfen, Tiefbau- und GaLaBau-Unternehmern nachgefragt wird.
360° Endlosrotation und ein Schwenkwinkel von 2 x 50° machen ihn zu einem Universalgelenk, das eine Fülle neuer Einsatzmöglichkeiten mit sich bringt.

Mit einem Schnellwechsler und einer Auswahl an Anbaugeräten bedeutet das höchste Effizienz auf jeder Baustelle. Seine extrem niedere Bauhöhe (370 mm) bedeutet mehr Kraft am Baggerarm. Und weil keine abstehenden Zylinder stören, kann das Anbaugerät am TR06NOX auch auf engstem Raum eingesetzt werden. Das bedeutet - erstens - Zeitgewinn und mehr Ökonomie selbst beim konventionellen Auskoffern sowie - zweitens - generell eine größere Vielfalt von Einsatzmöglichkeiten:  So kann man mit dieser Anbaukombination dank seines Schwenkwinkels von 2 x 50° etwa in einem sehr engen Schacht noch seitlich behutsam Material aus der Wand herausarbeiten.  Welche interessante Perspektive sich dadurch in unserer Zeit mit kanal- und leitungsüberfrachteten Straßen eröffnet, versteht  jeder Unternehmer auf Anhieb.

Vorteile

- Präzision und Sicherheit durch „weiche“ proportionale Steuerung (optional).
- Hohe Festigkeit und lange Lebensdauer durch Spezialgussgehäuse.
- Geringe Bauhöhe dank elliptischem Schwenkantrieb:  großer Schwenkbereich.
- Hohe und konstante Schwenkkraft durch zylinderlosen Schwenkantrieb.
- Keine abstehenden Bauteile: Aushub mit schmalem Tieflöffel in engen tiefen Kanälen, sogar unter oder zwischen vorhandenen Rohren möglich.
- Wartungsarm: Schneckenantrieb läuft im permanenten Schmiermedium.

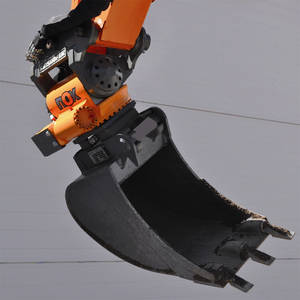

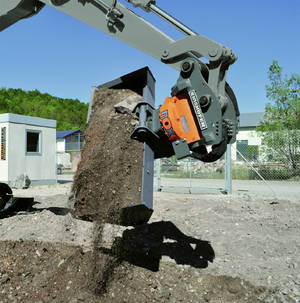

Tiltrotator TR06NOX für Midi-BaggerTiltrotator TR06NOX für Midi-BaggerBei Helixantrieben hat KINSHOFER die Nase vorn

Für Bauhöfe, Autobahnmeistereien, Tief- und GaLaBau gleichermaßen interessant - der neue Tiltrotator TR06NOX für Midi-Bagger:  Kompakt, niedrig, stark ermöglicht er die optimale Beweglichkeit der Anbaugeräte.

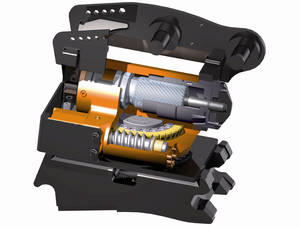

Bei Helixantrieben hat KINSHOFER die Nase vorn: 37 cm Bauhöhe sind nur dank dieser Technik möglich

Technische Daten

Baggerdienstgewicht: > 3 – 6 t
Eigengewicht: 120 kg  [Gesamtgewicht inkl. oberer Aufhängung, exkl. Schnellwechsler]
Breite A:                                  360 mm
Länge B:                                  500 mm
Höhe C:                                   370 mm
Inhalt (Standardlöffel):                0,25 m³
Schwenkwinkel:                       2 x 50°
Drehmoment Schwenken:          8,4 kNm konstant [bei 25 MPa]
Drehmoment Drehen:                7,5 kNm [bei 22,5 MPa und vertikaler  Achse]
Umdrehungen / Minute:             9 RPM   endlos


Hydraulische Steuerung (vier Typen erhältlich)

Typ

Beschreibung



CSS

Alle Funktionen werden von On/Off Magnetventilen kontrolliert und können simultan ausgeführt werden

CSP

Tilt und Rotation werden über Proportionalventile kontrolliert und können simultan ausgeführt werden,



Extra Funktion und Schnellwechsler werden über On/Off Ventile kontrolliert

DF8

Für jede Funktion  (Drehen, Schwenken, Schnellwechsel, Extra 1)  separater doppelter Hydraulikkreis am Baggerstiel

DF10

Für jede Funktion  (Drehen, Schwenken, Schnellwechsel, Extra 1+2)  separater doppelter Hydraulikkreis am Baggerstiel







Steuerung CSS bestehend aus:

Controlbox, Verkabelung von dem vorhandenen Joystick zum Tiltrotator



Steuerung CSP bestehend aus:

Controlbox, 2 Joystick-Griffe SVAB L8, Verkabelung von dem vorhandenen Joystick zum Tiltrotator  Proportionalventil


Anforderungen Trägergerät


Hydraulik:

Mindestens ein einfach wirkender Hydraulikkreis  (Hammerventil mit freiem Rücklauf zum Tank),



Doppelt wirkender Hydraulikkreis ebenfalls möglich für DF8 und DF10 (nicht für CSP/CSS)

Betriebsdruck:

max. 25 MPa; max. Rückstaudruck 0,5 MPa

Elektrik:

Elektrische Versorgung 12V oder 24V
